Kubernetes原地升级——OpenKruise如何无中断更新容器

1、简介

OpenKruise 由 Alibaba 开源，是 Kubernetes 的一个标准扩展，它可以配合原生 Kubernetes 使用，对云原生应用的自动化，比如部署、发布、运维以及可用性防护做了很多贡献。

OpenKruise 是面向自动化场景的 Kubernetes 应用负载扩展控制器。而 Kruise 是 OpenKruise 项目的核心，它是一组控制器，可在应用程序工作负载管理上扩展和补充 Kubernetes 核心控制器。OpenKruise 弥补了 Kubernetes 在应用部署、升级、防护、运维等领域的不足。

2、核心功能

原地升级：原地升级是一种可以避免删除、新建 Pod 的升级镜像能力。它比原生 Deployment/StatefulSet 的重建 Pod 升级更快、更高效，并且避免对 Pod 中其他不需要更新的容器造成干扰。
Sidecar 管理：支持在一个单独的 CR 中定义 sidecar 容器，OpenKruise 能够帮你把这些 Sidecar 容器注入到所有符合条件的 Pod 中。这个过程和 Istio 的注入很相似，但是你可以管理任意你关心的 Sidecar。
跨多可用区部署：定义一个跨多个可用区的全局 workload、容器，OpenKruise 会帮你在每个可用区创建一个对应的下属 workload。你可以统一管理 workload 的副本数、版本、甚至针对不同可用区采用不同的发布策略。
镜像预热：支持用户指定在任意范围的节点上下载镜像。

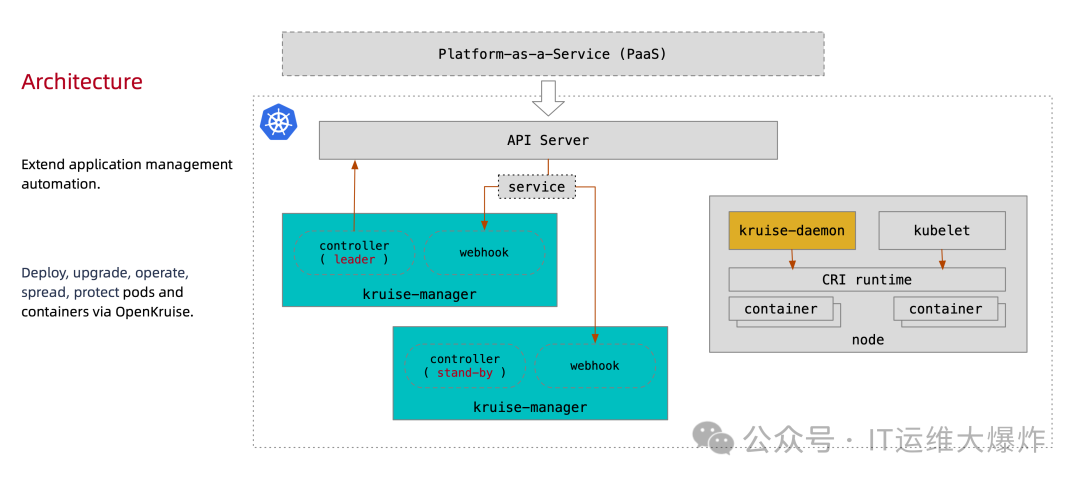

3、架构

OpenKruise所有功能都是通过CRD来提供的：

[root@mast01 OpenKruise]# kubectl get crd | grep kruise.io
advancedcronjobs.apps.kruise.io                       2024-09-24T07:20:47Z
broadcastjobs.apps.kruise.io                          2024-09-24T07:20:47Z
clonesets.apps.kruise.io                              2024-09-24T07:20:47Z
containerrecreaterequests.apps.kruise.io              2024-09-24T07:20:47Z
daemonsets.apps.kruise.io                             2024-09-24T07:20:47Z
imagepulljobs.apps.kruise.io                          2024-09-24T07:20:47Z
nodeimages.apps.kruise.io                             2024-09-24T07:20:47Z
nodepodprobes.apps.kruise.io                          2024-09-24T07:20:47Z
persistentpodstates.apps.kruise.io                    2024-09-24T07:20:47Z
podprobemarkers.apps.kruise.io                        2024-09-24T07:20:47Z
podunavailablebudgets.policy.kruise.io                2024-09-24T07:20:47Z
resourcedistributions.apps.kruise.io                  2024-09-24T07:20:47Z
sidecarsets.apps.kruise.io                            2024-09-24T07:20:47Z
statefulsets.apps.kruise.io                           2024-09-24T07:20:47Z
uniteddeployments.apps.kruise.io                      2024-09-24T07:20:47Z
workloadspreads.apps.kruise.io                        2024-09-24T07:20:47Z

CRD列表

CloneSet： 提供更加高效、确定可控的应用管理和部署能力，支持优雅原地升级、指定删除、发布顺序可配置、并行/灰度发布等丰富的策略，可以满足更多样化的应用场景。
StatefulSet： 基于原生 StatefulSet 之上的增强版本，默认行为与原生完全一致，在此之外提供了原地升级、并行发布（最大不可用）、发布暂停等功能。
SidecarSet： 对 sidecar 容器做统一管理，在满足 selector 条件的 Pod 中注入指定的 sidecar 容器。
UnitedDeployment： 通过多个 subset workload 将应用部署到多个可用区。
BroadcastJob： 配置一个 job，在集群中所有满足条件的 Node 上都跑一个 Pod 任务。
DaemonSet： 基于原生 DaemonSet 之上的增强版本，默认行为与原生一致，在此之外提供了灰度分批、按 Node label 选择、暂停、热升级等发布策略。
AdvancedCronJob： 一个扩展的 CronJob 控制器，目前 template 模板支持配置使用 Job 或 BroadcastJob。
ImagePullJob： 支持用户指定在任意范围的节点上下载镜像。

4、原地升级特性

避免重建 Pod：传统 Kubernetes 滚动更新会通过删除旧 Pod、创建新 Pod 的方式进行容器镜像升级。而 OpenKruise 的原地升级不删除 Pod，仅更新其容器镜像。
状态保留：对于有状态服务，保持 Pod 不重启，原地升级可以保留服务的网络、状态和其他相关信息，避免因 Pod 重新调度引起的中断。
自定义更新控制：通过设置策略和条件，可以灵活控制哪些条件下允许进行原地更新，比如镜像版本的更新、资源的调整等。

5、使用场景

有状态服务：如数据库、缓存服务等，这类服务往往需要长时间运行，无法接受频繁的 Pod 重建，原地升级可以保证这些服务的平稳运行。
大规模微服务集群：对微服务集群中的某些容器进行更新，而不影响其他部分的服务，减少了服务中断的可能性。
资源紧张环境：在资源受限的环境中，避免重建 Pod 可以节省调度和资源开销，提升系统的稳定性。

6、安装

#添加镜像仓库
$ helm repo add openkruise https://openkruise.github.io/charts/

#更新本地的 Helm chart 仓库
$ helm repo update

#安装（k8s集群用的docker，别用太高版本，太高版本用的Containerd，会有问题）
helm install kruise openkruise/kruise --version 1.3.0

#卸载
$ helm uninstall kruise

7、部署

apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: demo
namespace: default
spec:
replicas: 3
selector:
  matchLabels:
    app: cs
template:
  metadata:
    labels:
      app: cs
  spec:
    containers:
    - name: nginx
      image: nginx:alpine
      imagePullPolicy: IfNotPresent
      ports:
      - containerPort: 80

创建成功之后通过 kubectl describe命令查看对应的 Events 信息，可以发现 cloneset-controller 是直接创建的 Pod，而原生的Deployment 是通过 ReplicaSet 去创建的 Pod

[root@mast01 CloneSet]# kubectl apply -f 1.yaml
cloneset.apps.kruise.io/demo created

[root@mast01 CloneSet]# kubectl get cloneset demo
NAME   DESIRED   UPDATED   UPDATED_READY   READY   TOTAL   AGE
demo   3         3         3               3       3       13m

[root@mast01 CloneSet]# kubectl describe cloneset demo
Status:
Available Replicas:         3
Collision Count:            0
Current Revision:           demo-5c5f449787
Expected Updated Replicas:  3
Label Selector:             app=cs
Observed Generation:        1
Ready Replicas:             3
Replicas:                   3
Update Revision:           demo-5c5f449787
Updated Ready Replicas:     3
Updated Replicas:           3
Events:
Type   Reason           Age   From                 Message
 ----    ------            ----  ----                 -------
Normal SuccessfulCreate 13m   cloneset-controller succeed to create pod demo-slfrq
Normal SuccessfulCreate 13m   cloneset-controller succeed to create pod demo-s2rhp
Normal SuccessfulCreate 12m   cloneset-controller succeed to create pod demo-tsgqn

8、扩容

apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: demo
namespace: default
spec:
minReadySeconds: 30 # 创建了一个pod之后30s后才会创建第二个
scaleStrategy:
  maxUnavailable: 1
replicas: 5
selector:
  matchLabels:
    app: cs
template:
  metadata:
    labels:
      app: cs
  spec:
    containers:
    - name: nginx
      image: nginx:alpine
      imagePullPolicy: IfNotPresent
      ports:
      - containerPort: 80

滚动更新时 Pod 的可用性和更新速度的两个重要参数

maxUnavailable：指在滚动更新过程中，最多可以有多少个不可用的 Pod。例如，设置为 1 表示在更新期间，最多只能有 1 个 Pod 处于不可用状态。这个参数确保在更新期间，总是有一定数量的 Pod 保持可用，防止服务中断。
maxSurge：指在滚动更新过程中，最多可以有多少个额外的 Pod 超过期望的副本数量。例如，设置为 1 表示在更新期间，可以临时创建多 1 个 Pod，从而加快更新过程。

[root@mast01 CloneSet]# kubectl apply -f 2.yaml
cloneset.apps.kruise.io/demo configured

[root@mast01 CloneSet]# kubectl get pod
NAME         READY   STATUS   RESTARTS   AGE
demo-2hz68   1/1     Running   0         6m18s
demo-c2gsl   1/1     Running   0         5m46s
demo-s2rhp   1/1     Running   0         39m
demo-slfrq   1/1     Running   0         39m
demo-tsgqn   1/1     Running   0         38m

9、缩容

apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: demo
namespace: default
spec:
minReadySeconds: 30
scaleStrategy:
  maxUnavailable: 1
  podsToDelete:
  - demo-2hz68     # 优先删除这些
replicas: 4
selector:
  matchLabels:
    app: cs
template:
  metadata:
    labels:
      app: cs
  spec:
    containers:
    - name: nginx
      image: nginx:alpine
      imagePullPolicy: IfNotPresent
      ports:
      - containerPort: 80

缩容时，CloneSet可以指定一些pod删除，而 StatefulSet 或者 Deployment 做不到

StatefulSet 是根据序号来删除 Pod，而 Deployment/ReplicaSet 目前只能根据控制器里定义的排序来删除。而 CloneSet 允许用户在缩小 replicas 数量的同时，指定想要删除的 Pod 名字。
如果只是把name加入podsToDelete，而没有修改replicas的话，删完之后会再扩一个pod 。

[root@mast01 CloneSet]# kubectl apply -f 3.yaml
cloneset.apps.kruise.io/demo configured

[root@mast01 CloneSet]# kubectl get pod
NAME         READY   STATUS   RESTARTS   AGE
demo-c2gsl   1/1     Running   0         7m21s
demo-s2rhp   1/1     Running   0         40m
demo-slfrq   1/1     Running   0         40m
demo-tsgqn   1/1     Running   0         39m

10、原地升级

apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: demo
namespace: default
spec:
minReadySeconds: 30
updateStrategy:
  type: InPlaceIfPossible  #修改1：指定为最大限度的原地升级的方式
scaleStrategy:
  maxUnavailable: 1
replicas: 4
selector:
  matchLabels:
    app: cs
template:
  metadata:
    labels:
      app: cs
  spec:
    containers:
    - name: nginx
      image: nginx:1.7.9 #修改2：把镜像版本替换了
      imagePullPolicy: IfNotPresent
      ports:
      - containerPort: 80

原地升级最常见的几种策略

ReCreate : 更新时 Pod 将被删除，然后重新创建新的 Pod 实例。这个过程会导致 Pod 的 IP 地址和其他相关属性发生变化。使用场景：常见的无状态服务或不需要原地更新的场景。
InPlaceIfPossible : 系统会尽量在不重启 Pod 的前提下进行升级。如果无法原地更新（如某些字段更新需要重建 Pod），则会删除并重新创建 Pod。使用场景：大多数场景下的推荐策略，尤其是有状态服务，减少重建 Pod 的开销。
InPlaceOnly : 强制要求所有更新都必须通过原地升级进行，不能删除和重建 Pod。如果某些字段不支持原地更新，则更新会失败。使用场景：要求严格控制 Pod 不被重新创建的场景，例如需要保持 Pod 的 IP 地址或其他属性不变的情况。

[root@mast01 CloneSet]# kubectl apply -f 4.yaml
cloneset.apps.kruise.io/demo configured

[root@mast01 CloneSet]# kubectl get po
NAME         READY   STATUS   RESTARTS       AGE
demo-c2gsl   1/1     Running   1 (8m25s ago)   30m
demo-s2rhp   1/1     Running   1 (6m30s ago)   63m
demo-slfrq   1/1     Running   1 (5m57s ago)   63m
demo-tsgqn   1/1     Running   1 (7m32s ago)   62m

[root@mast01 CloneSet]# kubectl get po demo-c2gsl -oyaml|grep image
  apps.kruise.io/inplace-update-state: '{"revision":"demo-7cb9c88699","updateTimestamp":"2024-09-26T08:04:18Z","lastContainerStatuses":{"nginx":{"imageID":"docker-pullable://nginx@sha256:a5127daff3d6f4606be3100a252419bfa84fd6ee5cd74d0feaca1a5068f97dcf"}},"containerBatchesRecord":[{"timestamp":"2024-09-26T08:04:18Z","containers":["nginx"]}]}'
 - image: nginx:1.7.9
  imagePullPolicy: IfNotPresent
  image: nginx:1.7.9
  imageID: docker-pullable://nginx@sha256:e3456c851a152494c3e4ff5fcc26f240206abac0c9d794affb40e0714846c451

11、灰度

apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: demo
namespace: default
spec:
minReadySeconds: 30
updateStrategy:
  type: InPlaceIfPossible
  partition: 2
scaleStrategy:
  maxUnavailable: 1
replicas: 4
selector:
  matchLabels:
    app: cs
template:
  metadata:
    labels:
      app: cs
  spec:
    containers:
    - name: nginx
      image: nginx:latest #修改2：把镜像版本替换了
      imagePullPolicy: IfNotPresent
      ports:
      - containerPort: 80

灰度发布常用的两个参数

partition： 表示最开始会保留几个旧版本 Pod，另外几个 Pod 会被更新为新版本。
**maxUnavailable：**限制更新时最多只有 1几个 Pod 会处于不可用状态，保证更新过程中服务的稳定性。

[root@mast01 CloneSet]# kubectl apply -f 5.yaml
cloneset.apps.kruise.io/demo configured

[root@mast01 CloneSet]# kubectl get po
NAME         READY   STATUS   RESTARTS       AGE
demo-c2gsl   1/1     Running   1 (9m27s ago)   31m
demo-s2rhp   1/1     Running   2 (10s ago)     64m
demo-slfrq   1/1     Running   2 (88s ago)     64m
demo-tsgqn   1/1     Running   1 (8m34s ago)   63m
[root@mast01 CloneSet]# kubectl get po demo-slfrq -oyaml|grep image
  apps.kruise.io/inplace-update-state: '{"revision":"demo-7c4d79f5bc","updateTimestamp":"2024-09-26T08:12:17Z","lastContainerStatuses":{"nginx":{"imageID":"docker-pullable://nginx@sha256:e3456c851a152494c3e4ff5fcc26f240206abac0c9d794affb40e0714846c451"}},"containerBatchesRecord":[{"timestamp":"2024-09-26T08:12:17Z","containers":["nginx"]}]}'
 - image: nginx:latest
  imagePullPolicy: IfNotPresent
  image: nginx:latest
  imageID: docker-pullable://nginx@sha256:04ba374043ccd2fc5c593885c0eacddebabd5ca375f9323666f28dfd5a9710e3
